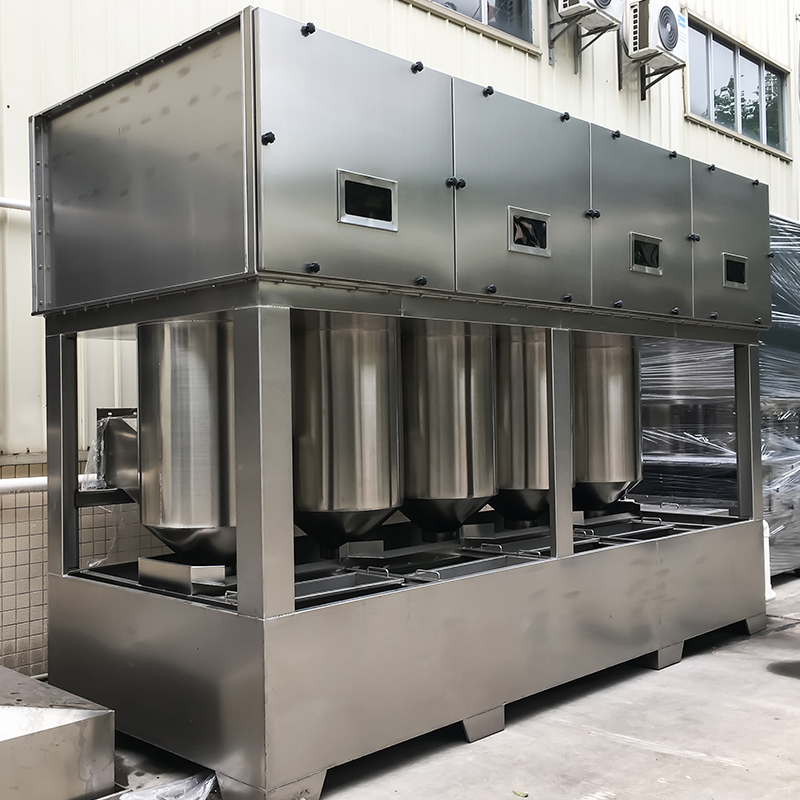

ハイブリッドサイクロンスプレータワー

ハイブリッド サイクロン タワー (「サイクロン ハイブリッド スプレー タワー」または「ハイブリッド サイクロン タワー」とも呼ばれます)

高速サイクロン遠心分離と多層噴霧吸収を単一塔内で一体化した湿式精製装置です。慣性、遠心分離、衝突、乳化、吸収の 5 つのメカニズムを組み合わせ、「粒子状物質捕捉、ガス状汚染物質の吸収、曇り除去、脱水」のプロセス全体を同じ装置内で完了します。

I. 動作原理 (4 段階の統合)

1. サイクロンの巻き込み

粉塵や汚染物質を含んだ排気ガスは、ファンの負圧を受けて、タワーの底部にある「サイクロン発生器」（ガイドベーンサイクロン）に接線方向に入ります。気流は瞬時に15～25m/sまで加速され、高度に渦巻く流れ場を形成します。

2. 気液乳化

塔底部の循環水ポンプにより吸収液（水、アルカリ溶液、酸化剤）が塔頂部のスパイラルノズルに送られ、向流方向に噴射されます。高速サイクロン流の作用により、液滴がせん断され、ミクロンサイズの液滴に霧化され、旋回する空気流と完全に混合されて「気液エマルションシステム」が形成されます。 • 粒子: 遠心力により粒子は塔の壁に向かって投げられ、そこで液膜と衝突して下方に運ばれます。
• ガス状汚染物質 (HCl、NH3、BTEX など): 乳化ゾーンで溶解、中和、または酸化します。

3 遠心分離
乳化システムは「収束-発散」遠心分離シリンダーに入り、そこで流れの半径は徐々に減少し、遠心力は指数関数的に増加します。高密度の液滴と粉塵粒子が壁に向かって投げられ、壁に沿って下方に流れてサンプに流れ込みます。精製された乾燥ガスは中心軸に向かって収束して上昇します。

4 梱包 精密洗浄 曇り止め
次に、上昇する気流は 1 層または 2 層のパッキン (ポール リングまたは中空ボール) と二次スプレーを通過して、残留汚染物質をさらに除去します。上部の波板またはワイヤーメッシュのデミスターが混入した液滴を遮断し、最終的にクリーンなガスがファンによって排出されて規格に適合します。
プロセス全体には閉ループの液体サイクルが含まれており、沈殿物はスクレーパーまたはスラッジ除去装置によって定期的に除去されます。

II.構造上の特徴
• 統合設計: スワールセクション、スプレーセクション、フィラーセクション、デミストセクション、4 つの機能を統合し、同じ風量の従来のスプレータワーの設置面積の 60% 未満を占めます。
●目詰まりしにくいノズル：フィルターカートリッジ内蔵の大口径スパイラルノズルを採用し、塗料カスや繊維による目詰まりしにくいです。
●脱着可能なスワールモジュール：SUS304/316LまたはFRP製で、磨耗した場合は取り外して丸ごと交換できます。
• PLC 可変周波数制御: 圧力差に基づいてファン速度を自動的に調整し、30% 以上のエネルギーを節約します。

Ⅲ．適用ガス・粉塵用途
業界の典型的な汚染物質の設計上の考慮事項
自動車・家具の吹き付け塗装 ペイントミスト、ベンゼン系VOC、粘着粉塵 タワー本体：SUS304、循環水にペイントミスト凝集剤添加
ハードウェアの研削・研磨 金属粉（油分を含む） 大きな粒子を除去するプレサイクロン、スクレーパー付きタワー
化学/医薬品 HCl、NH₃、HF、ジクロロメタン 二段階吸収: 前水、後アルカリ/酸化溶液
廃棄物焼却・下水処理場 臭気、NH₃、H₂S 塔本体：FRP防食、循環水次亜塩素酸ナトリウム添加
ボイラー/キルンの排気: 煙、SO₂、NOₓ 塔に入る前に 80°C 未満に冷却

IV.技術的性能指標（代表値）
• 風量: 5,000 ～ 80,000 m3/h (並列拡張可能)
• 塵埃除去効率: ≥99% (粒子 ≥1 μm)
• デミスト除去効率: ≥95%
• 圧力損失: 800-1200 Pa
• 動作温度: ≤80°C (FRP)。 ≦150℃（SUS316L）

V. 従来のスプレータワーと比較した利点
① 遠心分離により充填剤の負荷が70％軽減され、目詰まりしにくくなります。
② 回転気流により物質移動が促進され、同体積の装置の浄化効率が 15% 以上向上します。
③ 可動部品がないためメンテナンスが容易で、年間メンテナンスコストは設備投資の 2% 未満です。

ハイブリッドサイクロンタワーは、「高速サイクロン多段噴霧」の連動機構により、高粘度粉塵、油ミスト、目詰まり、大風量などの複雑な運転条件下でも、粒子状物質の捕集とガス状汚染物質の吸収を同時に実現します。これは、スプレー、化学工学、冶金などの産業における排ガスの前処理または高度な精製に非常に効果的な選択肢です。
