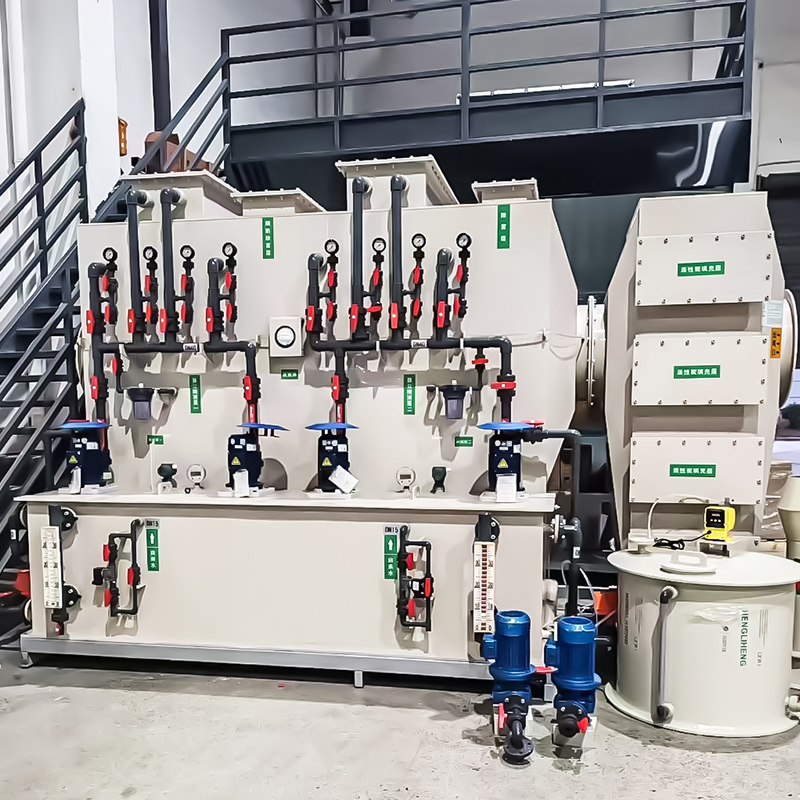

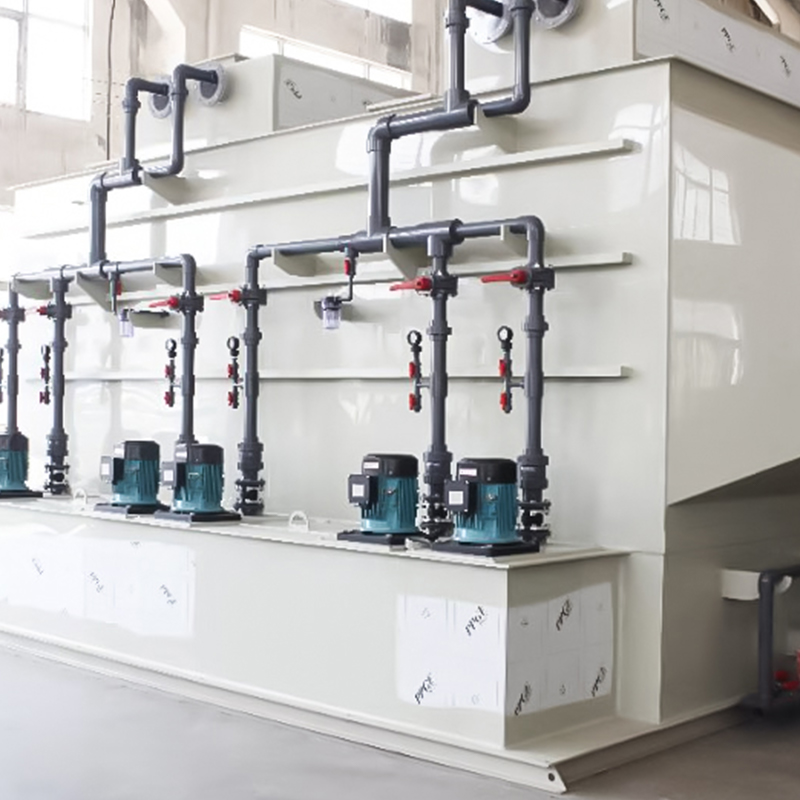

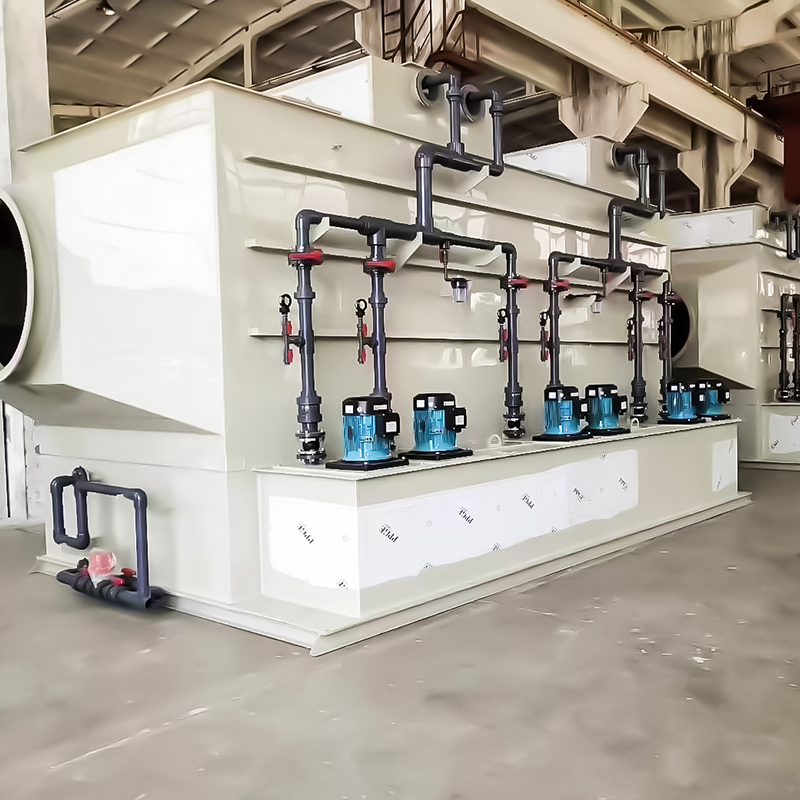

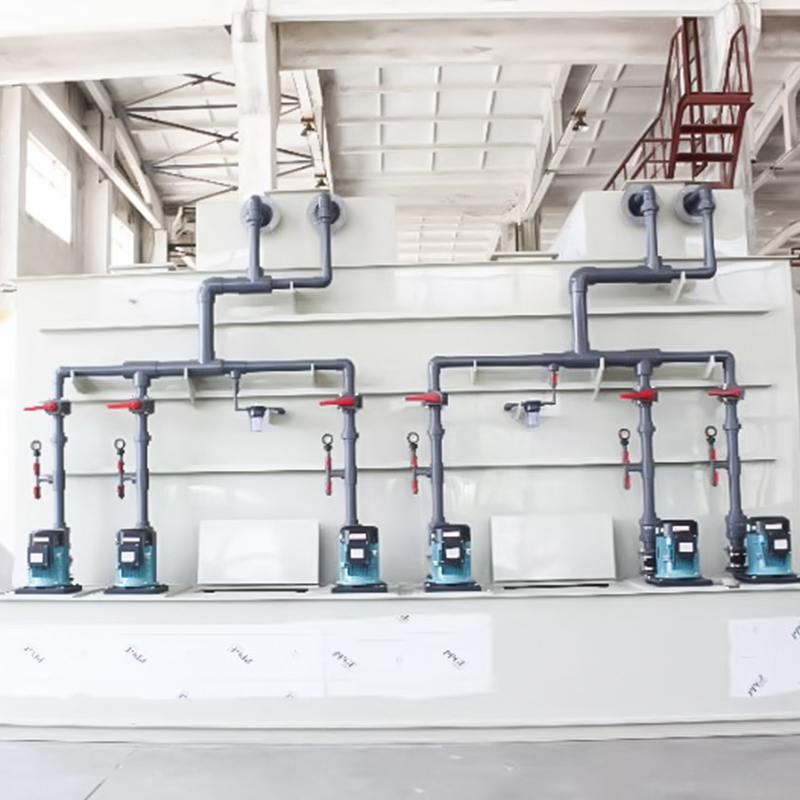

PP横型スクラバータワー

具体的なプロセスは次のとおりです。

1. 排ガス入口：排ガスは塔本体の一端から水平に流入し、塔内の流路に沿って流れます。
2. スプレー霧化: スプレー システム (ポンプ、パイプ、ノズル) が液体を加圧した後、ノズルを通して液体を細かい液滴に霧化し、タワー内に均一に分散させます。
3. 気液反応：霧化された液滴が水平に流れる排ガスと完全に接触し、汚染物質の物理吸着（粉塵付着など）や化学反応（酸塩基の中和など）が起こります。
4. 精製ガス排出: 処理されたガスは、防曇装置によってもう一方の端から除去されます。
5. 廃液処理：汚染物質を吸収した廃液は塔底から排出され、後続の処理システムに入ります。

水平スプレー塔の構造設計の解析

その構造は「気液接触効率の向上」と「動作安定性の確保」を考慮して設計する必要があり、その中核となるコンポーネントは次のとおりです。

1. タワー構造
- 材質：排ガスの耐食性に応じて選択し（PPプラスチック、グラスファイバー、炭素鋼防食材など）、耐酸性、耐アルカリ性、耐高温性を確保します。
- サイズ: 長さは排気ガスの処理量と滞留時間に応じて設計され (通常、排気ガスはタワー内に 1 ～ 3 秒間保持される必要があります)、幅と高さは気流の短絡を避けるためにスプレーの適用範囲に一致する必要があります。

2. 吸気・排気装置
- 吸気口：ほとんどの場合、フレアポートまたは段階的に拡張可能なタイプとして設計されており、排気ガスがタワー本体に均一に分配され、過度の局所的な空気流による不十分な処理を回避します。
・空気出口：空気入口の反対側にあり、精製ガスとともに液滴が持ち出されるのを防ぐため、防曇装置（バッフル板や金網などの防曇装置）を設置する必要があります。

3. スプリンクラーシステム
- ノズル: 主要コンポーネントは良好な霧化効果を持つ必要があります (液滴の直径は 100 ～ 300 μm で、均一に分散されています。中空円錐ノズルまたはスパイラル ノズルがよく使用されます。死角を避けるために、数量とレイアウトが気流断面全体をカバーする必要があります。)
- パイプラインとポンプ: パイプは耐食性である必要があり、スプレー圧力の安定性を確保するためにポンプヘッドと流量はノズルの要件に一致する必要があります。

4. 気液接触面積
- 一部の塔本体（ベールリング、ステップリングなど）またはバッフルは、気液接触面積と時間を増加させ、吸収効率を向上させます（特に低濃度排ガスの場合）。

5. 液体貯蔵および排水システム
・塔底部の液体貯留エリア：スプレーを貯留するには十分な容量を設計し、液量を管理するための液面計を設置する必要があります。
- 液体排出ポート: 廃液の排出を容易にするために、液体貯蔵領域の底部に配置されています。一部の製品は循環ポンプを備えて設計されており、不飽和液体をリサイクルして薬剤の消費量を削減できます。

6. 補助構造
- 点検穴（ノズルやフィラーのメンテナンスを容易にするため）、観察窓（内部の動作状態を監視するため）、防食コーティング（タワーの寿命を延ばすため）など。

デザインのポイント
・気液流量整合：排ガス流量が多すぎて液体を運びやすい。低すぎると処理効率が悪くなりますので、計算により最適化する必要があります。
- 抵抗制御: 構造設計では、通気抵抗を低減し、ファンのエネルギー消費を削減する必要があります。
- 耐食性および耐温度性: 機器の腐食を避けるために、排ガスの組成 (硫黄や塩素など) と温度に応じて適切な材料を選択します。

合理的な設計により、水平スプレータワーは粉塵、酸、アルカリ廃ガス、および一部の有機廃ガスを効率的に処理でき、化学、コーティング、電気メッキおよびその他の産業に適しています。
