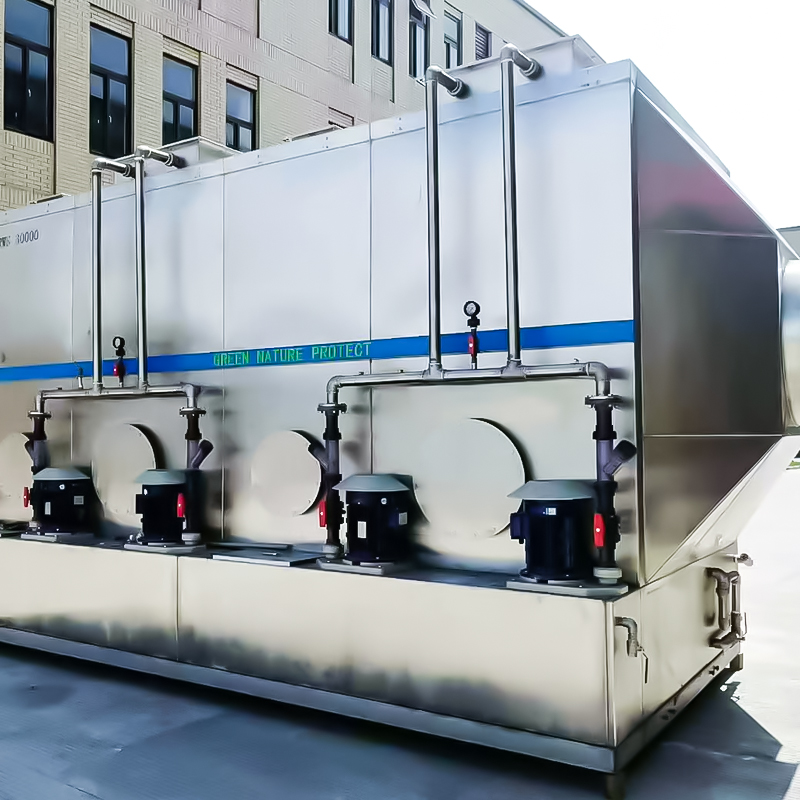

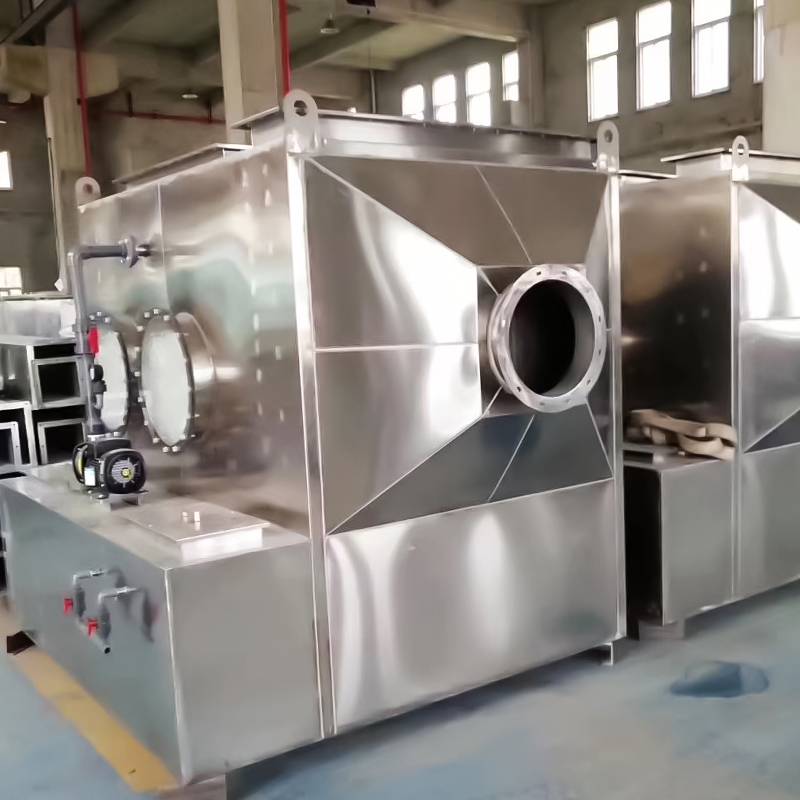

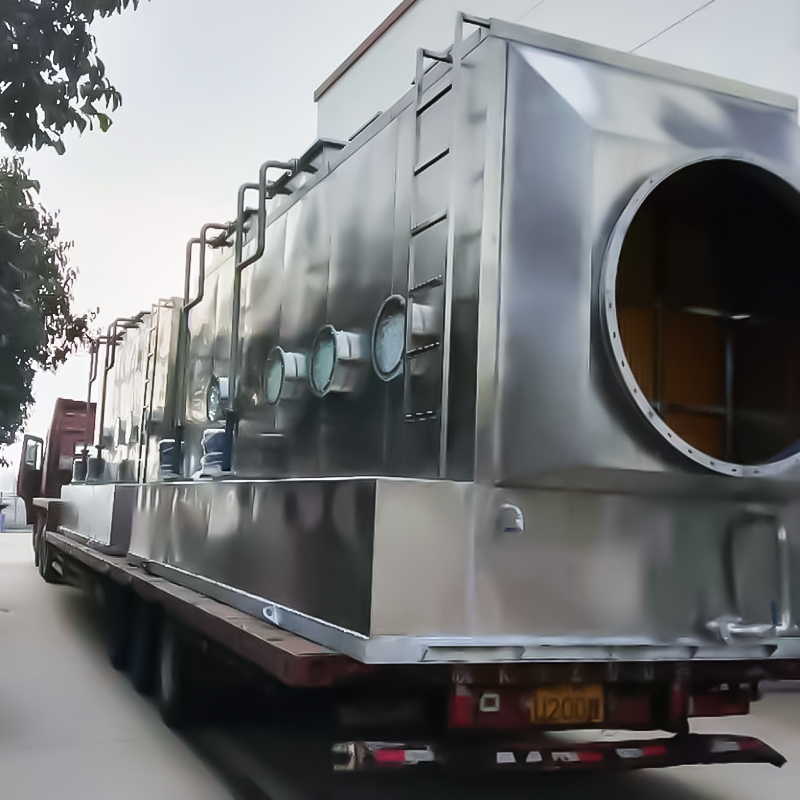

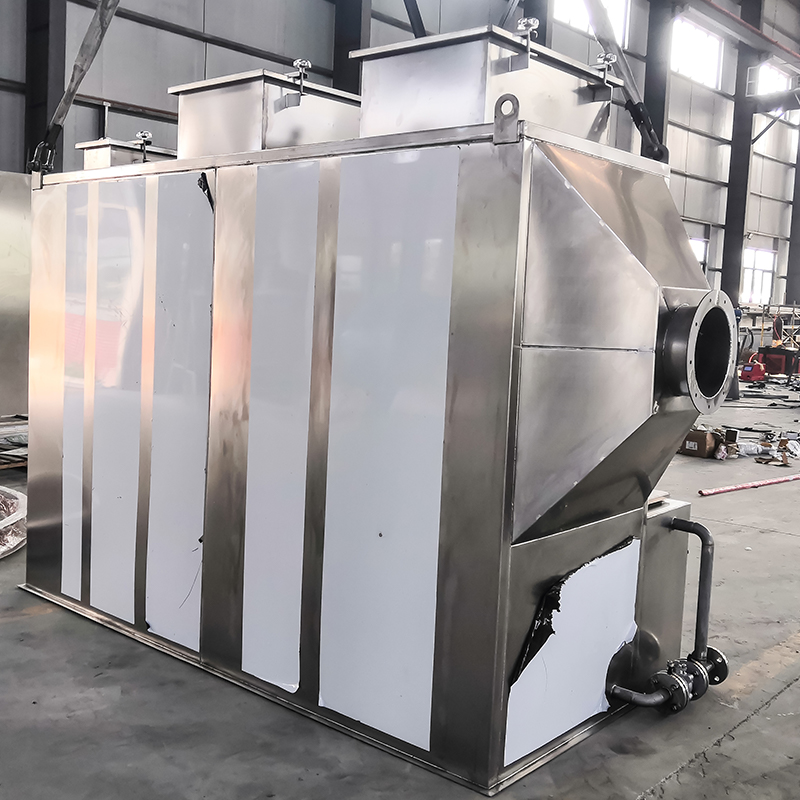

304 ステンレス鋼の水平スクラバー タワー

Ⅰ.. 水平スプレー塔の動作原理

横型スプレータワーは、主に酸ミスト、アルカリミスト、有機ガス、粒子状物質などの産業排ガス中の汚染物質を処理するために使用される効率的なガス精製装置です。

1. 気液直交流接触
- 排気ガスの導入: 排気ガスはファンシステムを通じて水平タワー本体に導入され、通常はタワー本体の片側または中央から入ります。
- 気流方向: 排気ガスはタワー本体内を水平に流れ、スプレー液体の移動方向に対して垂直になり、直交流接触を形成します。
- 抵抗の低減: この水平エアフロー設計により、システムの流れ抵抗が効果的に低減され、ファンのエネルギー消費が削減されます。

2. 噴霧と吸収
・スプリンクラーシステム：塔内に高圧ノズルを設置し、吸収した液体（水や試薬）を微粒化して微粒化して噴霧します。
・フィラー層の機能：排ガスはフィラー層（ボールリング、ラッシーリングなど）を通過し、フィラー表面の液膜と完全に接触し、気液接触面積が増加します。
- 物理的および化学的吸収: 汚染物質は、物理的吸着または化学反応 (酸塩基の中和など) によって吸収されるか、無害な物質に変換されます。

3. 曇り止めと排出
・曇り止め装置：精製ガスが曇り止め層（サイクロンプレートやラシルリングフィラー）を通過し、同伴液滴を除去し二次汚染を防止します。
- クリーンな排出: 環境保護基準を満たすために、処理されたガスはタワーの反対側から排出されます。

4. ループと処理
・液循環：散布液を塔底から回収し、循環水ポンプで昇圧して再利用することでランニングコストを削減します。
- 廃液処理: 汚染物質の濃縮を避け、浄化効率に影響を与えるため、廃液を定期的に交換または処理します。

II.水平スプレー塔の構造設計解析

水平スプレータワーはコンパクトな設計が特徴で、スペースが限られた産業用途に適しています。

1. タワー構造
- 形状と材質：耐食性材料（PP、FRP、304/316 ステンレス鋼など）で作られた横型の円筒形または角形の構造。
- モジュラー設計: セグメント化されたフランジ接続により、輸送と設置が容易になり、さまざまな空気流量に適応します。

2. スプレーシステム
・ノズル配列：水平多層配列により均一な液被覆を確保し、気液接触効率を向上させます。
- 噴霧液の選択: 水、または酸やアルカリ溶液などの化学試薬は、吸収を高めるために排気ガスの組成に基づいて選択されます。

3. パッキング層
- パッキング タイプ: ポール リングやラシヒ リングなどの高効率パッキングは、大きな表面積と低い抵抗を提供します。
- 層状設計: 複数層のパッキンにより気液分配が最適化され、詰まりやチャネリングが防止されます。

4. デミストレイヤー
・デミスタータイプ：サイクロンプレートやラシヒリングにより、気体中の液滴を効果的に除去します。
- 飛沫同伴防止: 排気ガスに飛沫がないことを保証し、下流の機器の腐食や汚染を防ぎます。

5. 循環システム
- 循環水タンク: 塔の底部にあり、散布液を収集し、レベル制御と pH 監視を備えています。
- 循環水ポンプ：耐腐食性の材料（プラスチックまたはステンレス鋼など）で作られており、長期間安定した動作を保証します。

6. 補助構造物

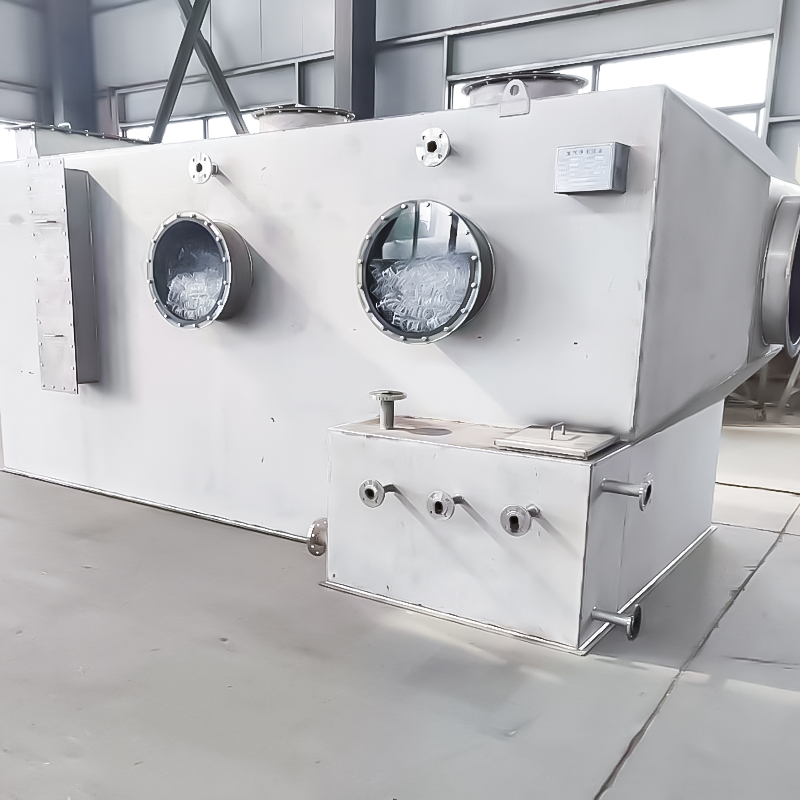

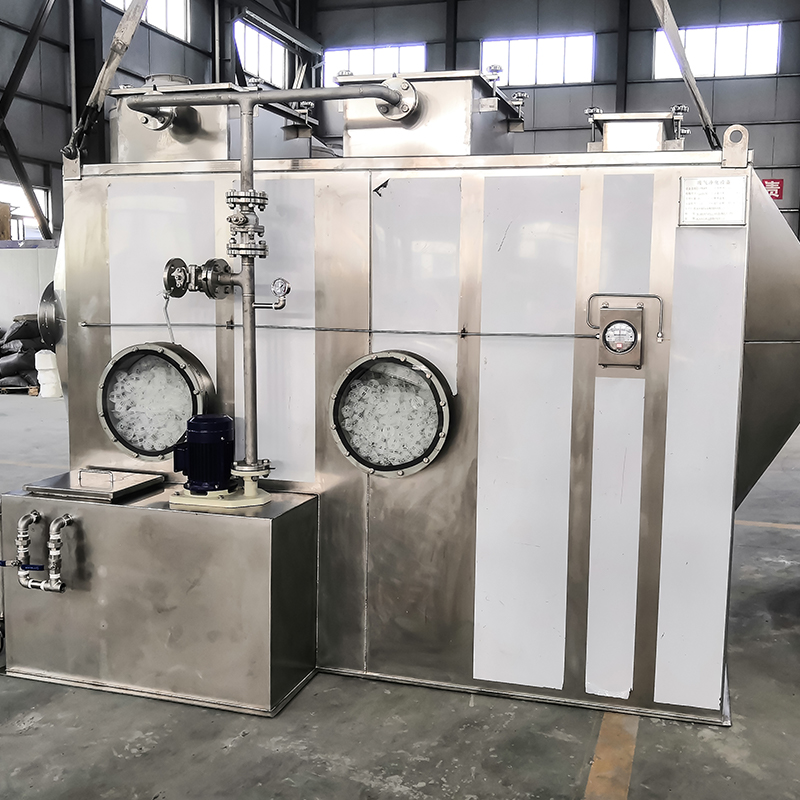

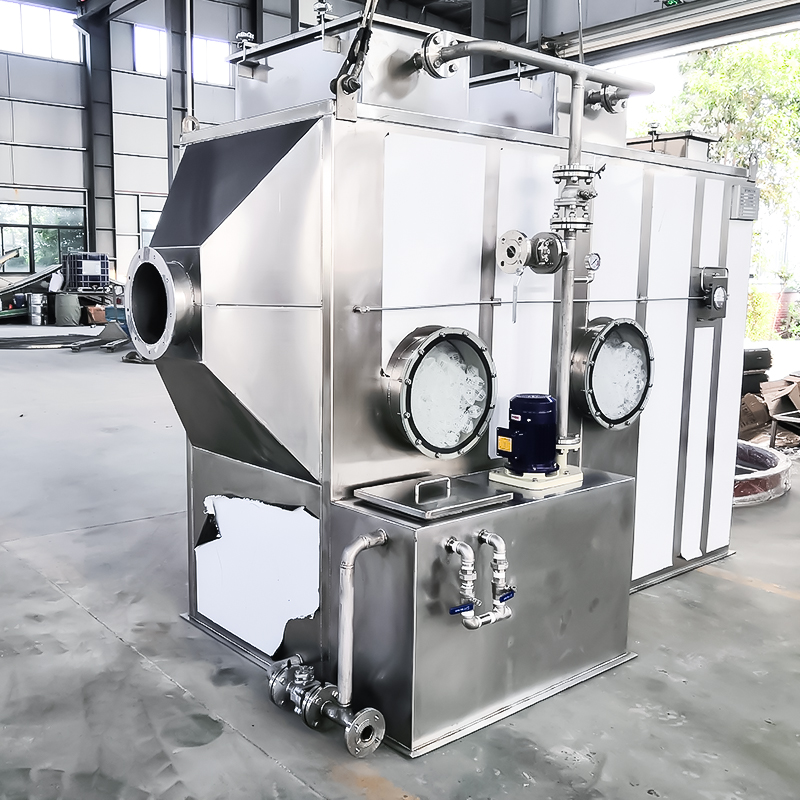

・点検口・観察窓：透明な点検窓・点検口を設けており、保守・点検が容易です。
- サポートと固定具: 安定したサポートと固定具により、機器の安定した動作が保証されます。

Ⅲ．横型スプレータワーの利点

• 効率的な浄化：浄化効率は90％以上に達し、さまざまな汚染物質に適しています。
  - 省スペース: 水平デザイン、高さが低く、屋内設置に適しています。
  - 低い運用コスト: スプレー液をリサイクルして、水の消費量と化学試薬の消費量を削減します。
  - 耐食性：耐食性の材料を使用し、酸およびアルカリ環境に適応し、長寿命です。
  - 便利なメンテナンス：シンプルな構造、便利なメンテナンス、およびメンテナンスコストの削減。

IV.設計のポイント
- 排ガスパラメータ分析: 排ガスの組成、濃度、温度、流量に基づいてタワーの寸法とパッキンのタイプを決定します。
・気液比制御：スプレー液の流量を合理的に設計し、十分な接触と吸収を確保します。
- 材料の選択: PP やステンレス鋼など、腐食特性に基づいて適切なタワー材料を選択します。
- 安全対策：安全な操作を確保するために防爆装置とガス監視を設置します。

上記の分析に基づいて、横型スプレー塔は高効率、コンパクト、耐食性を備えているため、産業排ガス処理に不可欠な装置となっています。これらはさまざまな動作条件に幅広く適用でき、企業が環境基準を達成するのに役立ちます。
