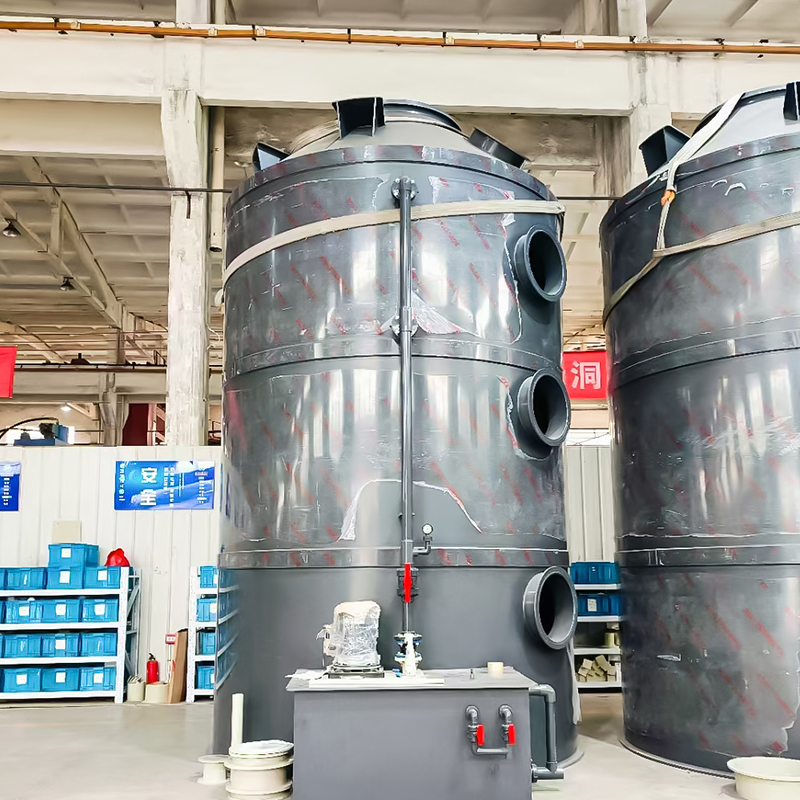

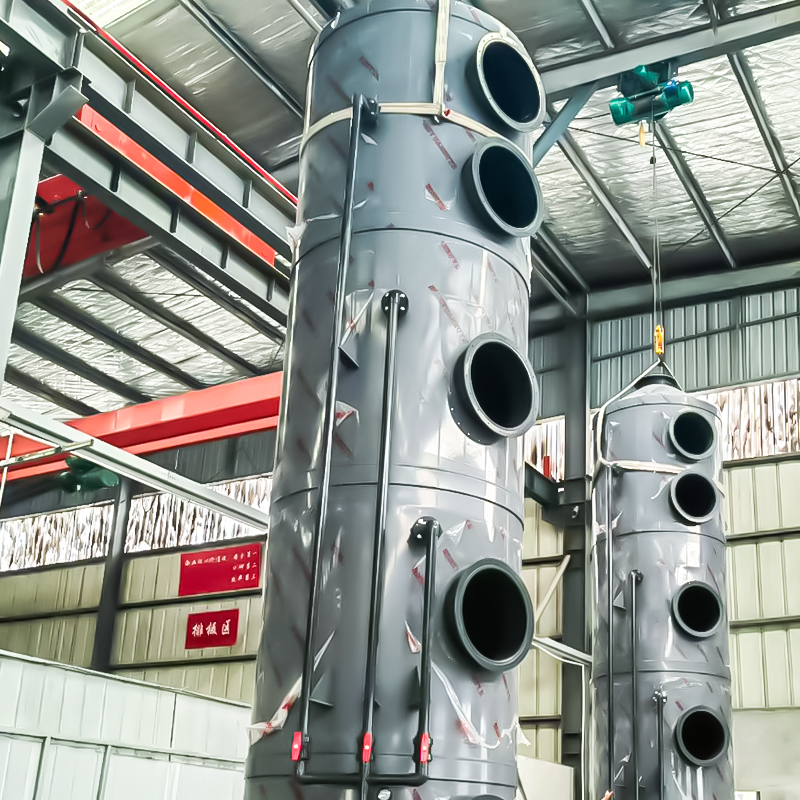

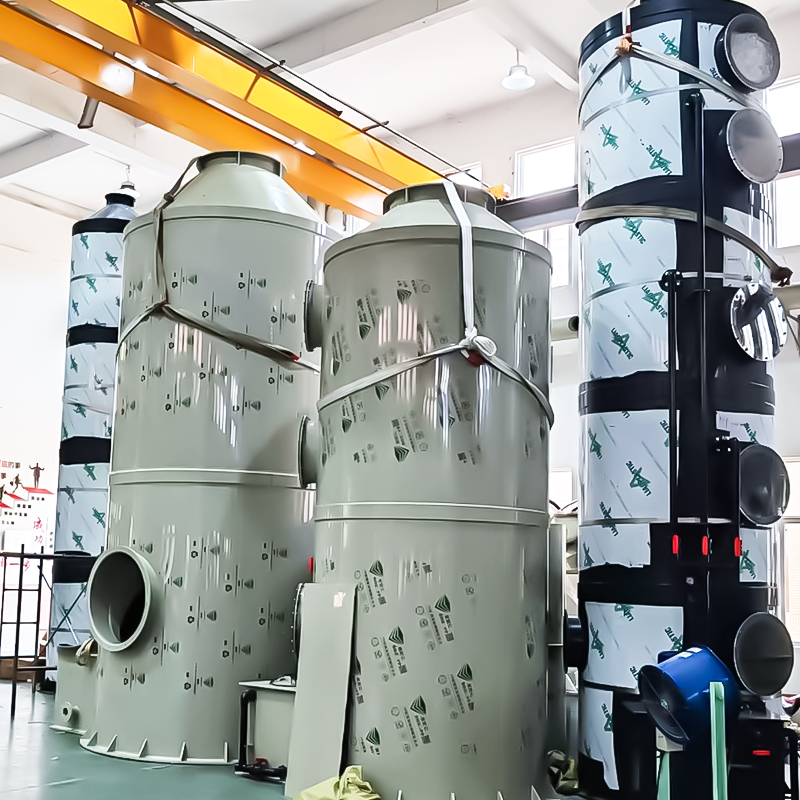

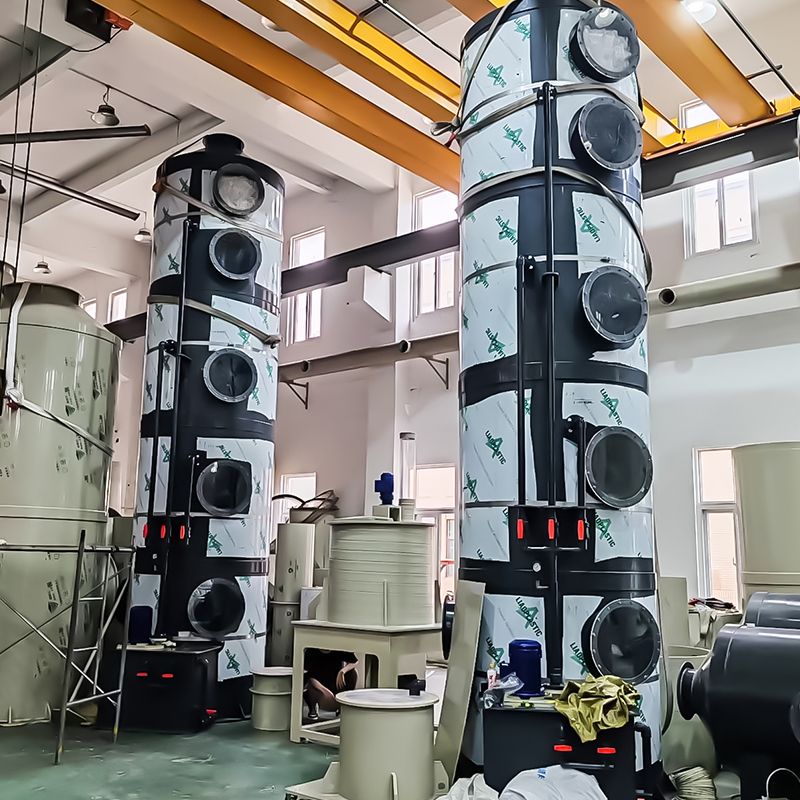

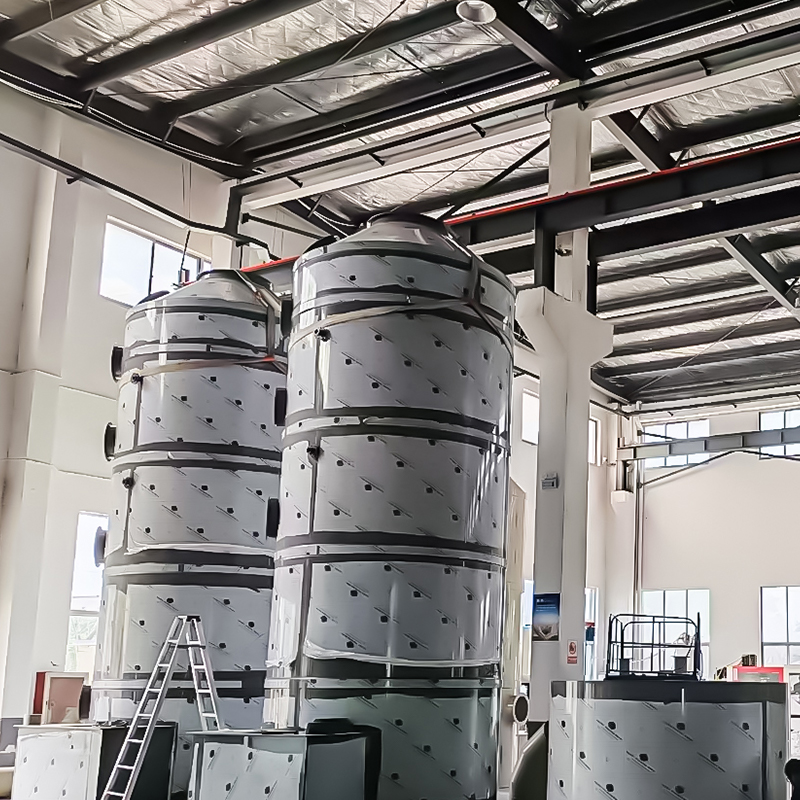

PVCスプレータワー

PVCスプレータワーは、ポリ塩化ビニル（PVC）製の排ガス処理装置です。その動作原理は他のスプレータワーと同様で、主に気液接触を通じて排ガスを浄化します。 PVC の特性により、特定の種類の排気ガスを対象とした処理能力を備えています。詳細は以下のとおりです。

I. 動作原理
気液吸収と中和反応に基づくプロセスは次のとおりです。

1. 排気ガスの吸気: 汚染物質を含む排気ガスは、ファンの下の底部からタワーに入り、上向きに流れます。

2. 吸収性液体スプレー: タワーの上部スプレー システムは、吸収性液体 (水、アルカリ/酸性溶液など) を加圧し、ノズルを通して液滴に噴霧し、下向きにスプレーして高密度の液体カーテンを形成します。

3. 浄化反応: 上昇する排気ガスは落下する液滴と接触し、物理的吸着 (粉塵捕捉) または化学的中和 (酸性およびアルカリ性ガスと対応する溶液との反応) によって汚染物質を除去します。

4. 気液分離: 精製されたガスは、タワーの上部から排出される前に、塔の上部のデミスターを通過して、同伴された液滴が除去されます。 5. 廃液の循環/処理: 汚染物質の吸収による廃液は塔底部のサンプに収集され、リサイクル (試薬補充用) または処理して排出することができます。

II.内部構造

主に PVC コンポーネントで構成され、構造には次のものが含まれます。
・タワー本体：気液反応の中心空間となるPVC製の密閉容器（円筒形または角形）。
- 空気入口/出口: 空気入口はタワーの底部にあり、排気管に接続されています。空気出口はタワーの上部にあり、排気管に接続されています。
・スプレーシステム：循環水ポンプ、スプレーパイプ、霧化ノズルから構成され、吸収液を均一に噴霧します。
- パッキン層（オプション）：塔の中央に位置し、気液接触面積を増やし効率を向上させるために不活性パッキン（PVCボールリングなど）で満たされています。
・デミスター：塔頂部の排気口前に設置され、液滴とガスを分離し、二次汚染を防止します。
・サンプ：塔底部にある廃液を集める空間で、レベルコントロールや排水口が備えられています。

Ⅲ．適用可能な排ガスの種類
PVC は、優れた耐酸性とある程度のアルカリ耐性 (ただし、強アルカリに対する耐性は低い) を備えており、比較的低コストです。したがって、主に次の排ガスの処理に適しています。

- 酸性排ガス: 電気めっきや酸洗によって発生する塩酸 (HCl) や硝酸 (HNO₃) ミスト、化学製品の製造で発生する二酸化硫黄 (SO₂) やフッ化水素 (HF) など。
- 粉塵を多く含む一般排ガス：機械加工や食品加工で発生する、粉塵や少量の腐食性ガスが混合したものなど。
- 低濃度の有機性排ガス: 少量の有機溶剤 (エタノール、アセトンなど) を含む印刷およびコーティング産業からの排ガスなど (専用の吸収剤の使用が必要)。

注: PVC は高温に強くなく (推奨長期使用温度 ≤ 60°C)、強アルカリに対する耐性も劣ります。したがって、高温の排ガス、強アルカリ性の排ガス（高濃度アンモニアなど）、強溶剤を含む排ガスの処理には適しません。
