カートリッジ集塵機の動作原理
カートリッジ集塵機は、フィルターカートリッジ（ポリエステルや四フッ化エチレンなどの繊維素材）をろ材として使用し、粉塵を含んだ排ガスを浄化します。その中心的なプロセスは次のとおりです。
1. 粉塵を含んだガスの吸気: 排気ガスは入口で集塵機に入り、フロー ガイドを通ってフィルター カートリッジの周囲に均等に分配されます。
2. 濾過と分離: 粉塵粒子はフィルター カートリッジの表面に捕捉され (主に慣性衝突、拡散、およびふるい分けによって)、清浄なガスがフィルター カートリッジを通って清浄空気チャンバーに流入します。
3. ダスト再生：フィルターカートリッジ表面のダスト層が厚くなり、抵抗が設定値に達すると、パルスジェット（最も一般的に使用されます）または機械的振動を使用してフィルターカートリッジからダストを除去し、ホッパーに落とし、フィルターの濾過能力を回復します。
4.粉塵排出：ホッパー内の粉塵は粉塵排出装置（スクリューコンベアやスターディスチャージャーなど）により定期的に排出されます。

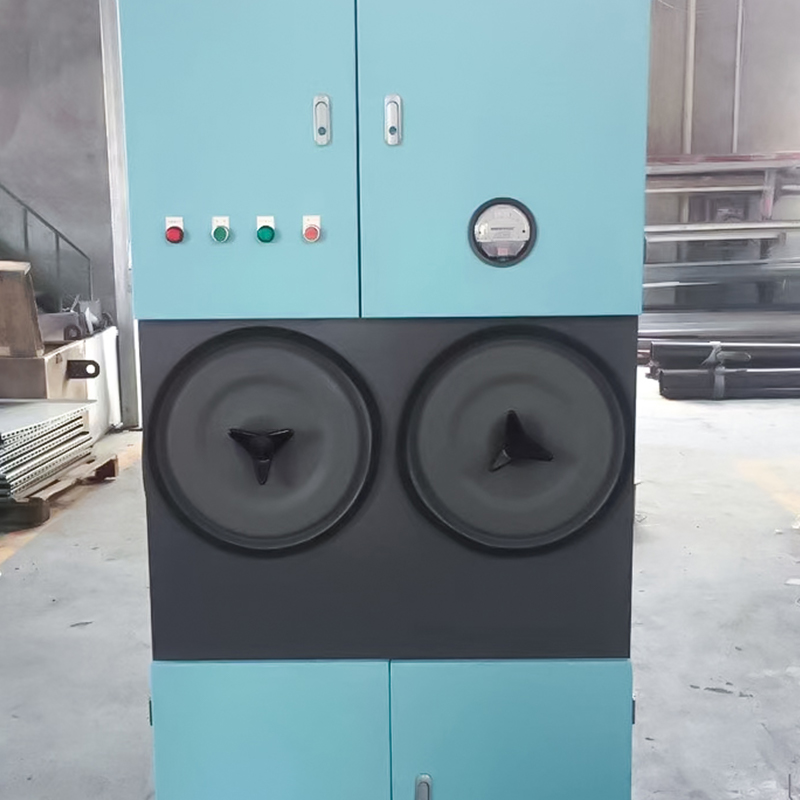

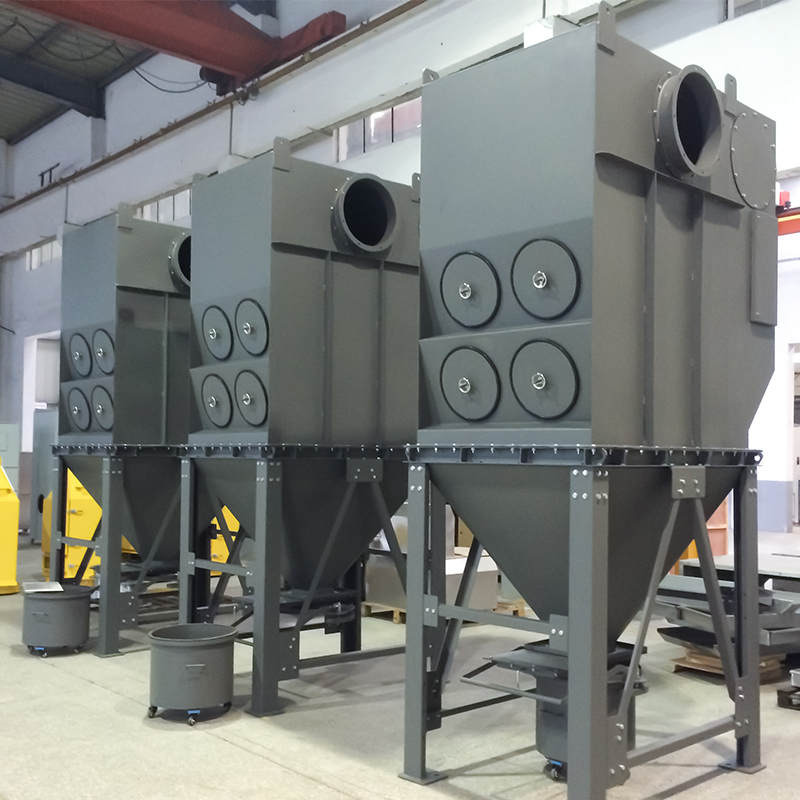

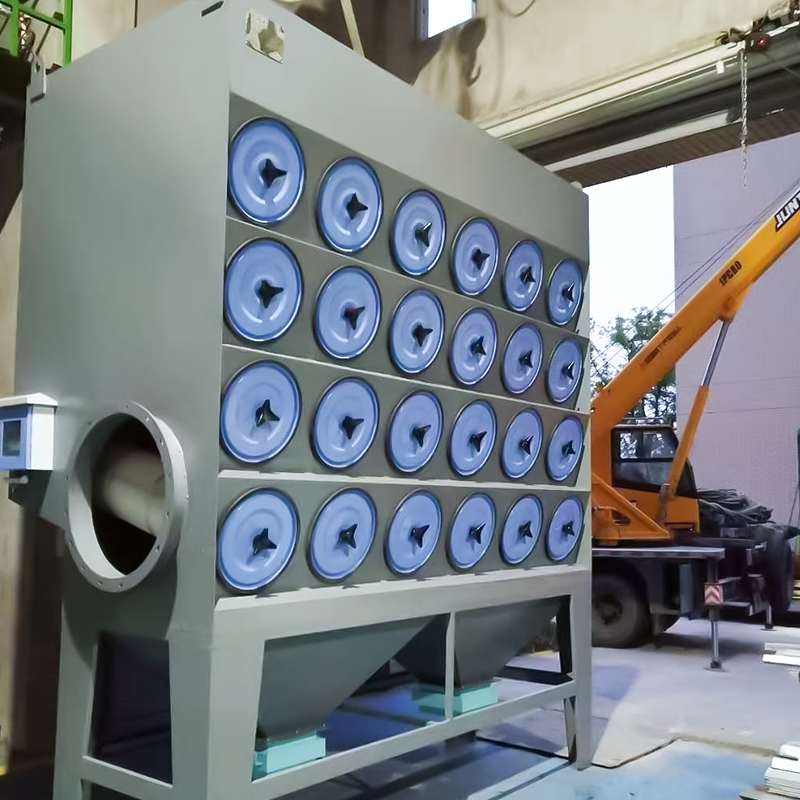

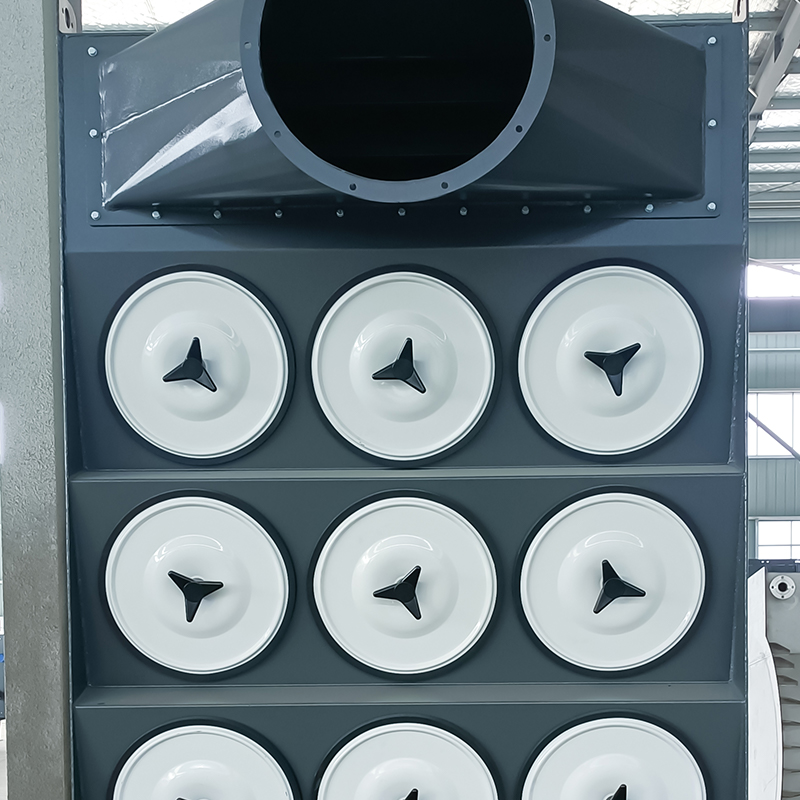

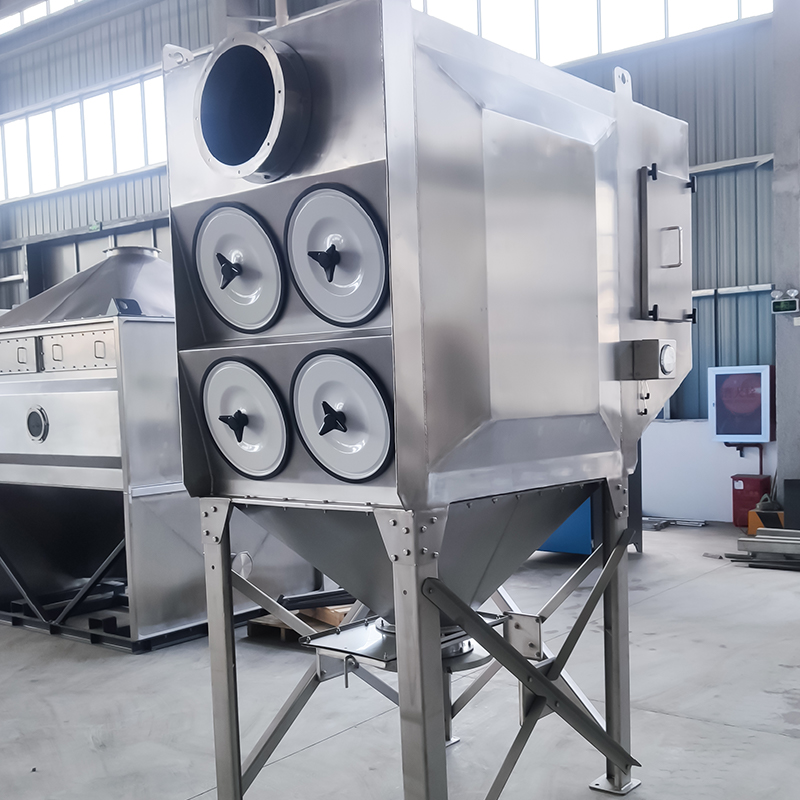

単体カートリッジ集塵機仕様
| いいえ | モデル | エアフロー能力 | フィルターエリア | 外形寸法 | パワー | 重量 | 効率 |
| 1 | LR-15/18 | 1500m3/h | 18㎡ | 800*750*2200mm | 1.1kw | 230kg | 99.90% |
| 2 | LR-25/22 | 2500m3/h | 22㎡ | 820*920*2500mm | 3kw | 380kw | 99.90% |
| 3 | LR-35/30 | 3500m3/h | 30㎡ | 850*920*2600mm | 4kw | 380kw | 99.90% |
| 4 | LR-45/40 | 4500m3/h | 40㎡ | 890*940*2700mm | 5.5kw | 380kw | 99.90% |
| 5 | LR-60/48 | 6000m3/h | 48㎡ | 990*960*2800mm | 7.5kw | 380kw | 99.90% |
| 6 | LR-75/60 | 7500m3/h | 60㎡ | 1200*1200*3000mm | 11kw | 380kw | 99.90% |
カートリッジ集塵機のキーテクノロジーの計算式
1. ろ過速度 (v)
濾過速度は、単位時間当たりにフィルター カートリッジの有効濾過面積を通過するガスの体積であり、中心的な設計パラメーターです。
v = \frac{Q}{60 \times A}
- v: ろ過速度 (m/分)。通常、粉塵の特性に基づいて選択されます (たとえば、乾燥した非粘着性粉塵の場合は 1.0 ～ 2.0 m/分、粘着性の粉塵の場合は 0.5 ～ 1.0 m/分)。
- Q: 処理空気量 (m3/h)。
- A: 総有効ろ過面積 (m²)。
2. 総有効ろ過面積(A)
A = n \times A_1
- n: フィルター カートリッジの数。
- A_1: 単一フィルター カートリッジの有効ろ過面積 (m²)。カートリッジの寸法から計算されます: A_1 = \pi \times D \times L (D はカートリッジの直径、m、L はカートリッジの長さ、m)。
3. フィルターカートリッジの数 (n)
空気量と濾過速度から導出されます:
n = \frac{Q}{60 \times v \times A_1}
4. 機器抵抗（ΔP）
カートリッジ集塵機の総抵抗は、フィルター媒体自体の抵抗と集塵層の抵抗で構成されます。経験式 (推定) は次のとおりです。
\デルタ P = \デルタ P_0 \デルタ P_d
- \Delta P_0: クリーン フィルター カートリッジの抵抗 (Pa)、通常 100 ～ 200 Pa。
- \Delta P_d: ダスト層の抵抗 (Pa)。ダスト層の厚さと濾過速度に関係します。動作中、総抵抗は通常 1000 ～ 1500 Pa の間に制御されます。

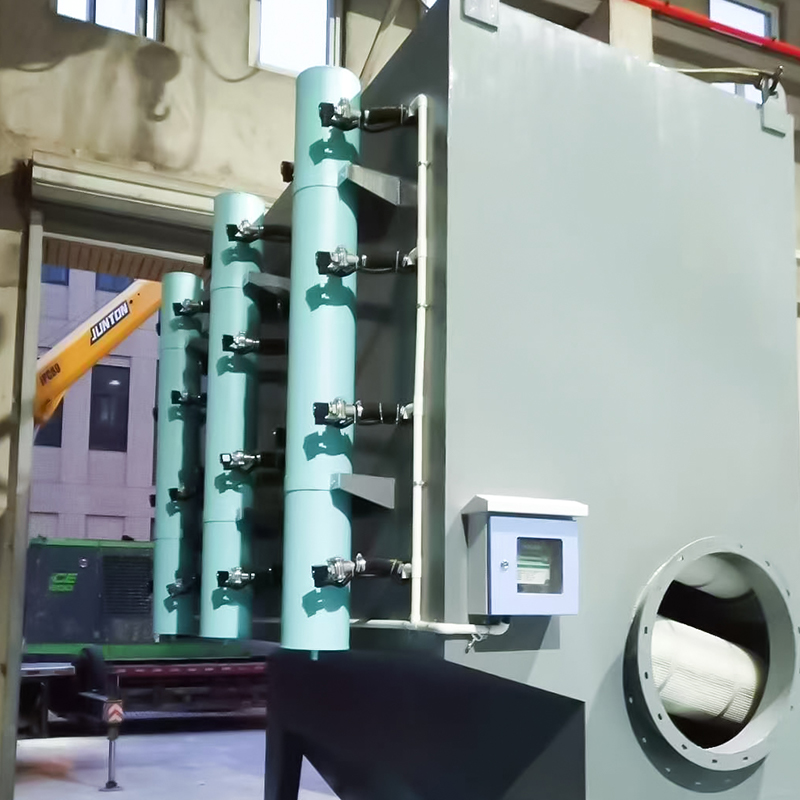

5. パルス注入パラメータ（パルス洗浄モデルの場合）
- 射出圧力: 通常 0.4 ～ 0.6 MPa (圧縮空気)。
- 注入時間: フィルター カートリッジあたり 0.1 ～ 0.2 秒。
- 注入サイクル: 抵抗設定に応じて、通常 30 ～ 120 秒 (差圧コントローラーによって自動的に調整可能)。
装置を効率的かつ安定的に動作させるには、実際の使用条件（粉塵濃度、粒子径、温度など）に基づいて上記の計算式を調整する必要があります。
