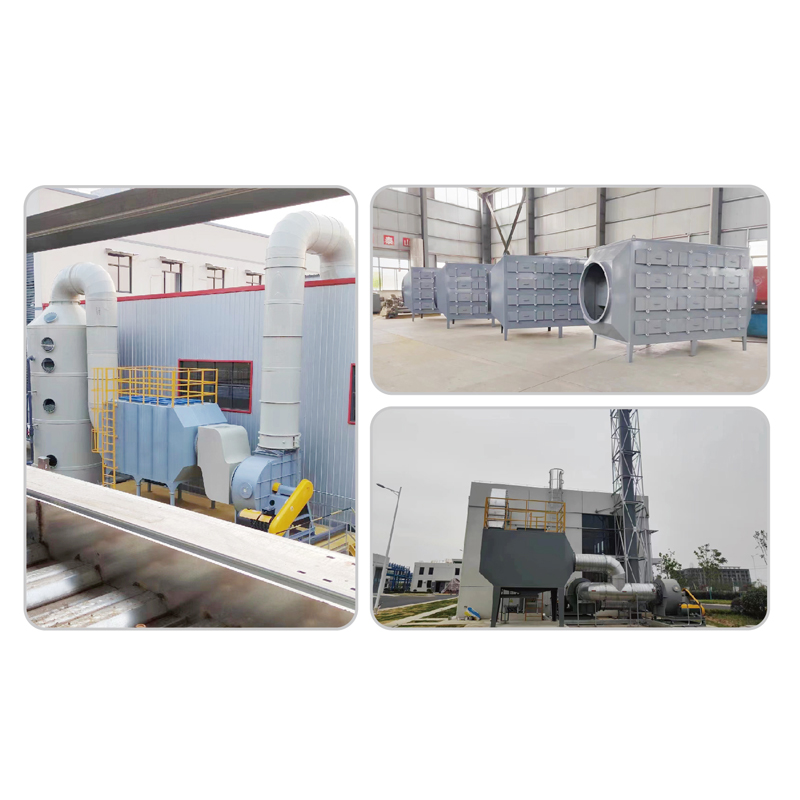

活性炭吸着装置とは何ですか？

活性炭吸着装置 は、活性炭の非常に高い表面積と細孔構造を利用して、物理的および化学的吸着メカニズムを通じてガスまたは液体の流れから有機汚染物質、揮発性有機化合物 (VOC)、悪臭ガス、および溶存汚染物質を除去する工業用空気および水浄化システムです。環境規制が世界的に強化され、産業排出基準がますます厳しくなるにつれて、 活性炭吸着装置 は、製薬、化学、エレクトロニクス、印刷、コーティング、廃水処理業界にわたって最も広く導入されているパイプ末端処理技術の 1 つとなっています。

このエンジニア レベルのガイドでは、技術的および商業的な状況を完全にカバーしています。 活性炭吸着装置 — 吸着の基礎やシステム構成から再生方法、選択基準、法規制順守、産業規模のシステムを調達する B2B 調達チームの重要な考慮事項まで。

1. 活性炭吸着装置の仕組み

1.1 吸着メカニズム: 物理吸着と化学吸着

の動作原理 活性炭吸着装置 これは、流体相内の分子が固体吸着剤の表面に蓄積する傾向に基づいています。このプロセスは 2 つの異なるメカニズムによって制御されます。

• 物理吸着（物理吸着） : 吸着質分子と炭素表面の間のファンデルワールス分子間力によって駆動されます。化学結合は形成されません。つまり、このプロセスは完全に可逆的です。吸着された分子は、分圧を下げるか温度を上昇させることで脱着できます。物理吸着は、ほとんどの VOC および有機ガス除去用途における主要なメカニズムであり、再生可能性の基礎です。 活性炭吸着装置 。吸着能力は吸着質の分子量と沸点に比例します。つまり、重くて沸点の高い VOC 分子は、軽くて沸点の低い種よりも強力に吸着します。
• 化学吸着（化学吸着） : 吸着物と炭素上の表面官能基の間の化学結合の形成が関与します。このメカニズムは、特定の対象化合物 (硫化水素、水銀蒸気、酸性ガスなど) に対してより高い吸着能力を生み出しますが、一般に不可逆的です。化学的に吸着された種は熱再生によって除去することができないため、飽和に対する必要な応答は再生ではなく炭素置換になります。含浸活性炭 (KI、KOH、H3PO4、または金属化合物を充填) は、化学吸着を利用して特定の汚染物質を除去します。
•

1.2 細孔構造の役割：ミクロ細孔、メソ細孔、マクロ細孔

活性炭の並外れた吸着能力（比表面積は従来のフィルター媒体の 1 ～ 5 m²/g と比較して 500 ～ 2,000 m²/g）は、高度に発達した内部細孔ネットワークの直接的な結果です。 IUPAC 分類では 3 つの細孔サイズ カテゴリが定義されており、それぞれが吸着プロセスにおいて異なる機能を果たします。

のために 活性炭吸着装置 for VOC removal 単位炭素質量あたりの吸着容量を最大化するために、高い微細孔容積 (>0.4 cm3/g) と 1,000 m2/g を超える BET 表面積を持つ炭素が指定されています。のために 活性炭吸着装置 for wastewater treatment メソ細孔容積は、産業排水中に通常存在するより大きな溶解有機分子や腐植物質を収容するためにより重要になります。

1.3 破過曲線と飽和点

限界突破曲線は、あらゆる製品の基本的なパフォーマンス指標です。 活性炭吸着装置 システムは連続フローモードで動作します。汚染されたガスまたは液体が炭素床を通過すると、吸着が徐々に起こります。最初に炭素の入口層が飽和し、活性吸着の領域である物質移動ゾーン (MTZ) が時間の経過とともに床の出口に向かって移動します。ブレイクスルーは、出口の汚染物質濃度が入口濃度の規定の割合 (通常、VOC システムの場合は 5 ～ 10%、または規制排出制限のいずれか厳しい方) に達した瞬間として定義されます。

システム設計と運用上の決定を決定する重要な破過曲線パラメーターには、次のものが含まれます。

• 突破時間(t_b) : 運転開始からブレークスルーまでの時間 — 再生または炭素交換の間隔を決定し、運転コストに直接影響します。
• 飽和時間 (t_s) : 層の飽和が完了するまでの時間 — t_b/t_s 比が突破フロントの鋭さを定義します。鋭い前線 (比率が 1.0 に近づく) は、炭素が効率的に利用されていることを示します。緩やかなフロントは、軸方向の分散、チャネリング、またはベッドの設計が不十分であることを示します。
• 炭素利用効率 : ブレークスルー前に実際に利用された総炭素容量の割合。適切に設計された固定床システムでは通常 50 ～ 80%。効率が低い場合は、ベッドが過剰に設計されているか、流れの分配が不十分であることを示します。

1.4 主要な性能指標: 吸着能力、吸着床の深さ、接触時間

システムエンジニアリング 活性炭吸着装置 相互に依存する 3 つの設計変数を中心としています。

• 吸着容量 (q、mg/g または kg/kg) : 平衡状態における炭素の単位質量当たりに吸着される汚染物質の質量。動作温度における特定の吸着質 - 炭素系の吸着等温線 (ラングミュアまたはフロイントリヒ モデル) によって定義されます。炭素メーカーから公開されている等温線データは、ベッドのサイジング計算の出発点となります。
• ベッド深さ（L、m） : 最小床深さは物質移動ゾーンの長さによって決まります。目標の破過濃度を達成するには、床は少なくとも MTZ 長さの 1.5 ～ 2.0 倍でなければなりません。床が深くなると、接触時間が増加し、出口濃度が向上し、圧力降下が高くなりますが、破過時間が延長されます。
• 空ベッド接触時間 (EBCT、分) : ベッド容積と体積流量の比 - 単一の最も重要なサイジングパラメータ 活性炭吸着装置 。一般的な EBCT 値は、気相 VOC システムでは 0.1 ～ 0.5 秒、液相廃水処理システムでは 5 ～ 30 分です。 EBCT を長くすると除去効率は向上しますが、資本コスト (容器の大型化) と炭素インベントリが増加します。

2. 活性炭吸着装置の種類

2.1 固定床活性炭吸着塔

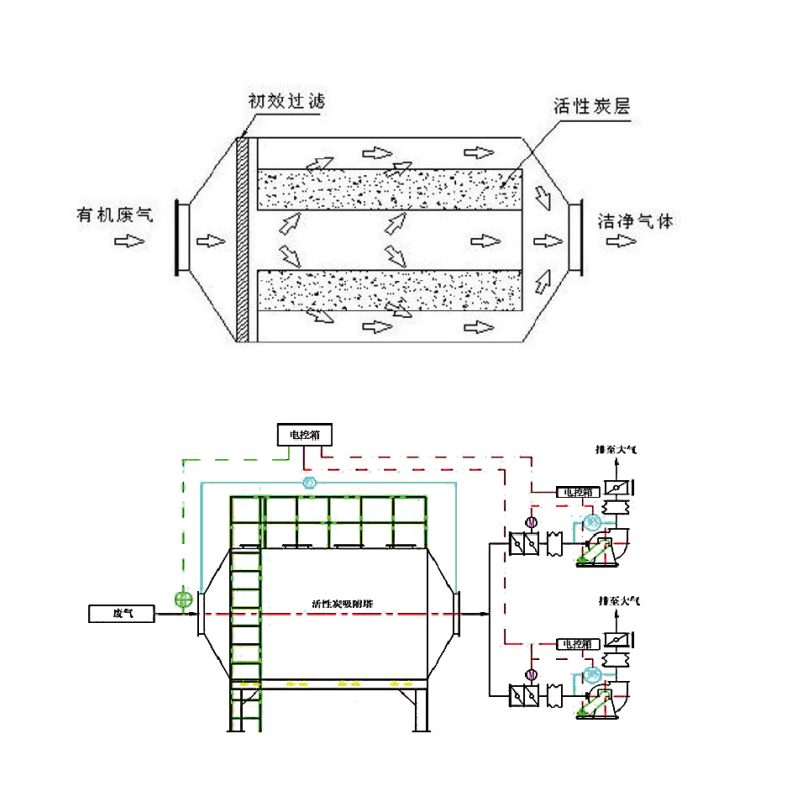

固定床吸着塔は、最も広く導入されている構成です。 活性炭吸着装置 産業用途で。炭素は圧力容器内の固定床として充填されます。汚染されたガスまたは液体は、床を通って所定の方向に流れ（通常、液体の場合は下降流、ガスの場合は上昇流または下降流）、きれいな流出液が反対側の端から排出されます。固定ベッド システムは、シングルベッドまたはマルチベッド (リードラグ) 構成で動作します。

• シングルベッドシステム : 最も単純な構成 — 資本コストは最も低くなりますが、炭素の再生または交換のためにプロセスを停止する必要があります。バッチプロセスや再生成が頻繁に必要ないアプリケーションに適しています。
• デュアルベッドリードラグシステム : 2 つのベッドが直列に動作します。鉛ベッドは汚染物質の大部分を吸収し、ラグ ベッドは研磨段階として機能し、鉛ベッドの侵入を早期に警告します。リードベッドが飽和すると、リードベッドは再生のためにオフラインになり、ラグベッドが新しいリードとなり、新たに再生されたベッドが新しいラグとして入ります。この構成により、プロセスを中断することなく連続運転が可能になります。これは、産業用連続排出制御アプリケーションの標準設計です。
• 複数の並列ベッド : 3 つ以上のベッドを並列回転させます。1 つは吸着、1 つは再生、1 つは冷却/スタンバイです。単一のベッドが非現実的に大きい、または重複する再生サイクルでの連続運転が必要な高流量用途に使用されます。

2.2 移動床吸着システムと回転車輪吸着システム

のために applications requiring continuous operation with low pressure drop and high volumetric flow rates — particularly large-volume, low-concentration VOC streams — moving-bed and rotating adsorption wheel systems offer advantages over fixed-bed configurations:

• 移動床吸着装置 : 炭素粒子は重力によって吸着ゾーンを通って下方に連続的に移動し、一方、汚染ガスは向流的に上方に流れます。飽和炭素は底部から連続的に引き出され、再生ユニットに移送されます。再生されたカーボンは上部に戻されます。この構成により、理論に近い炭素利用効率が達成され、固定床システムの画期的な制限が解消されます。
• 回転吸着ホイール（ハニカムローター） : ハニカム構造の活性炭またはゼオライトが詰められた円筒形ローターが、吸着セクターと脱着セクターを交互に繰り返しながらゆっくりと回転します (1 ～ 10 RPH)。この設計は、大量の低濃度 VOC ストリーム (入口濃度 10 ～ 500 mg/m3) に特に効果的で、濃縮ストリームを下流の熱酸化装置に送る前に、VOC 負荷を 10 ～ 30 倍に濃縮し、酸化装置の運転コストを大幅に削減します。

2.3 工業用活性炭吸着塔の設計 - 主要なパラメータ

エンジニアリングと 工業用活性炭吸着塔の設計 動作条件の全範囲にわたって確実に排出目標を達成するには、次の相互依存パラメータの仕様が必要です。

2.4 モジュール式システムとカスタム設計システム

モジュラー標準ユニットとカスタム設計ユニットの間で調達を決定する 活性炭吸着装置 アプリケーションの複雑さと規模によって決まります。

• モジュラーシステム : 標準流量およびカーボン在庫サイズで利用可能な、事前設計された工場で組み立てられたユニット。リードタイムが短くなり (カスタムの場合は 12 ～ 24 週間であるのに対し 4 ～ 8 週間)、エンジニアリングコストが低くなり、交換部品の入手が容易になります。流量、濃度、目標効率が標準ユニットの仕様範囲内に収まる用途に最適です。
• カスタム設計のシステム : お客様のプロセス条件、現場の制約、規制要件に合わせて特別に設計されています。標準外の流量、高温または高湿の流れ、特殊な炭素選択を必要とする多成分 VOC 混合物、または前処理、再生、下流処理を単一の設計ソリューションに組み込んだ統合システムに必要です。初期のエンジニアリングおよび製造コストが高くなりますが、パフォーマンスの最適化、生涯運用コストの削減、および法規制への準拠の保証によって相殺されます。
•

3. 業界別の主要なアプリケーション

3.1 VOC除去用活性炭吸着装置

VOC除去用活性炭吸着装置 は、このテクノロジーに対する世界市場の需要を促進する主要なアプリケーションです。溶剤、コーティング作業、医薬品合成、印刷、ゴム加工、化学製造からの産業 VOC 排出は、中国の GB 16297、EU の産業排出指令 (IED)、および米国 EPA の有害大気汚染物質に関する国家排出基準 (NESHAP) に基づいて、ますます厳しくなる規制制限の対象となっています。

主なパフォーマンス要件 活性炭吸着装置 for VOC removal 含まれるもの:

• 除去効率 : 中国の主要産業分野における規制遵守率は通常 >95% (GB 37822-2019 では、ほとんどの産業で総 VOC 出口濃度 ≤60 mg/m3 が要求されています)。製薬および化学用途における有害大気汚染物質 (HAP) の除去には、98% 以上が必要となる場合があります。
• 入口濃度範囲 : 固定床炭素吸着剤は、入口 VOC 濃度 300 ～ 5,000 mg/m3 に合わせて最適化されています。 300 mg/m3 未満では、再生サイクルごとの炭素利用率が低下し、運用コストが増加します。 5,000 mg/m3 を超えると、発熱による吸着熱放出による火災や爆発の危険性があるため、慎重な熱管理と安全インターロック設計が必要になります。
• 溶媒回収の統合 : 高価な溶剤 (MEK、トルエン、酢酸エチル、DMF) 用、蒸気再生 活性炭吸着装置 for VOC removal これにより、脱離した溶媒を凝縮によって回収して再利用できるため、排出抑制コストを原材料回収の収益源に変換でき、システム運用コストの 30 ～ 70% を相殺できます。

3.2 廃水処理用活性炭吸着装置

廃水処理用活性炭吸着装置 生物学的処理プロセスに耐性のある溶解有機化合物、微量医薬品、殺虫剤、染料、重金属錯体、および味と匂いの化合物を産業排水や飲料水から除去することに取り組んでいます。これらの用途における生物学的処理に対する活性炭の主な性能上の利点は、その非選択性です。活性炭は、生分解性に関係なく、事実上すべての有機化合物を同時に吸着します。

産業廃水処理用途には次のようなものがあります。

• 医薬品廃液の研磨 : 排出前に、医薬品有効成分 (API)、中間体、および残留溶媒を検出限界未満の濃度まで除去します。中国 (GB 21904) およびヨーロッパでますます厳格化する医薬品廃水排出基準によって義務付けられています。
• 染色および繊維廃水 : COD を 200 ～ 500 mg/L から <50 mg/L に削減する反応染料流出物の脱色。活性炭は、生物学的分解に耐える難分解性のアゾ染料に特に効果的です。
• 電子・半導体洗浄水 : 高純度の洗浄水流から微量有機溶媒 (IPA、アセトン、NMP) を除去し、水の再利用を可能にし、排出量を削減します。
• 飲料水の高度処理 : 従来の処理後の三次研磨ステップとして、消毒副生成物前駆体、味と匂いの化合物 (ジェオスミン、2-MIB)、および微量汚染物質を除去します。

3.3 製薬、化学、印刷業界

これら 3 つのセクターは合わせて、最も価値の高い市場セグメントを表しています。 活性炭吸着装置 これは、高価値の溶剤ストリーム (溶剤回収投資の正当化)、厳しい規制要件 (高除去効率仕様の推進)、および複雑な多成分 VOC 混合物 (専門家によるシステム設計と炭素選択が必要) の組み合わせによるものです。

• 医薬品製造 : 合成、配合、コーティング操作では、エタノール、IPA、アセトン、塩化メチレン、その他の HAP を含む溶媒を含んだ排気流が生成されます。 工業用活性炭吸着塔の設計 製薬用途の場合、溶媒混合物の適合性、防爆電気分類 (ATEX ゾーン 1 または 2)、および GMP 文書要件に対処する必要があります。
• 化学品製造 : プロセスベント、反応器の排気、および貯蔵タンクの呼吸損失には、広範囲の有機化合物が含まれています。炭素の選択では、混合成分間の競合吸着と、濃縮された流れによる吸着熱の温度上昇の可能性を考慮する必要があります。
• 印刷と梱包 : フレキソ印刷、グラビア印刷、およびオフセット印刷の操作では、溶剤を含んだ大量の排気ガス (トルエン、酢酸エチル、イソプロパノール) が発生します。蒸気再生炭素吸着による溶媒回収は、高速印刷操作に典型的な溶媒負荷において経済的に魅力的です。

3.4 エレクトロニクス、太陽光発電、ゴム加工

エレクトロニクスおよび太陽光発電の製造では、コーティングやラミネート作業から NMP (N-メチル-2-ピロリドン)、DMF (ジメチルホルムアミド)、その他の高沸点溶媒を含むプロセス排気が発生します。これらの溶媒は、活性炭に対する高い吸着親和性（高沸点 = 強力な吸着）と大きな経済的回収価値を備えています。 活性炭吸着装置 これらの用途では、熱酸化よりも溶媒回収を使用した方が好ましい技術です。ゴムの加工および加硫作業では、硫黄化合物、炭化水素、粒子を含んだガスが排出され、早期の床汚れを防ぐために炭素吸着の前に事前濾過が必要です。

4. 活性炭吸着装置の再生

4.1 蒸気再生 — プロセスとエネルギー要件

蒸気再生は最も広く使用されている方法です。 活性炭吸着装置の再生 溶剤回収用途に。低圧蒸気 (110 ～ 140 °C、0.05 ～ 0.3 MPa) が飽和炭素床を通過し、吸着された VOC の脱着に必要な熱エネルギーが供給されます (脱着は吸熱であり、発熱吸着の逆です)。脱着された VOC と蒸気の混合物は床から出て、熱交換器で凝縮されます。相分離 (デカンテーション) により、回収された溶媒が凝縮水から分離されます。

主要な蒸気再生パラメータ:

• 蒸気と溶媒の比率 : 溶媒の吸着親和性と再生後のベッドの残留負荷目標に応じて、通常、溶媒 1 kg あたり 2 ～ 5 kg の蒸気が脱着されます。
• 再生後の残留荷重 : 各再生サイクルですべての吸着溶媒が除去されるわけではありません。通常、再生前の負荷の 10 ～ 30% が「ヒール」として残ります。このヒールは平衡に達するまで連続サイクルで蓄積され、破過荷重と平衡ヒール荷重の差としてカーボンの作業能力が定義されます。
• 蒸気再生後のカーボン乾燥 : 炭素床は蒸気再生後もかなりの水分を保持するため、その後のサイクルで利用できる吸着容量が減少します。ベッドを使用に戻す前に、熱風乾燥 (60 ～ 100°C) または不活性ガスのパージが必要です。

4.2 熱/高温ガス再生

のために applications where steam introduction is undesirable — water-sensitive solvents, or systems where solvent-water separation is uneconomical — hot inert gas (nitrogen at 150–250°C) or hot air regeneration is used. Hot gas regeneration achieves lower residual heel than steam regeneration (since no water is introduced to compete for adsorption sites during cooling) but requires more complex gas recirculation infrastructure. This method is preferred for ketone solvents (MEK, MIBK) that form explosive peroxides on contact with water, and for high-boiling solvents where steam condensation temperatures are insufficient for complete desorption.

4.3 真空脱着法と窒素パージ法

真空脱着は炭素床上の吸着種の分圧を低下させ、熱的方法よりも低い温度での脱着を促進します。真空と熱を組み合わせた再生 (真空を同時に適用し、同時に 80 ～ 120 °C に適度に加熱する) は、あらゆる再生方法の中で残留ヒールを最小限に抑え、経済的に最大の回収率が重要な高価値溶媒向けに指定されています。窒素パージ再生（加熱した窒素をベッドに流し、吸着したVOCを除去する）は、蒸気再生温度で劣化する熱に敏感な化合物や、蒸気発生インフラが利用できない小規模システムに使用されます。

4.4 再生サイクル管理と炭素置換閾値

効果的 活性炭吸着装置の再生 カーボン性能の低下を追跡し、最適な交換タイミングを決定するには、体系的なサイクル管理が必要です。

作動能力 (標準条件での破過時間で測定) が初期能力の 50 ～ 60% に低下した場合 (蒸気再生システムの場合は通常 3 ～ 5 年後)、または物理的劣化 (粒子の磨耗、灰の蓄積、または重合性 VOC からのタールファウリング) により床の圧力降下がシステムのファンの能力を超えた場合には、カーボンを交換する必要があります。

5. 適切なシステムの選択方法

5.1 汚染物質の濃度と流量のサイジング

システムのサイジング 活性炭吸着装置 入口のガスまたは液体の流れの完全な特性評価から始まります。

• 体積流量 (Nm3/h または m3/h) : 設計流量は、安全マージン (通常は公称最大値の 110 ～ 120%) を含む最大プロセス流量を反映する必要があります。炭素床の断面積は、流量を目標空塔速度 (気相の場合は 0.2 ～ 0.5 m/s) で割って計算されます。
• 汚染物質濃度 (mg/m3 または mg/L) : 平均濃度とピーク濃度の両方を特徴付ける必要があります。システムが平均的な条件のみに合わせてサイズ設定されている場合、ピーク濃度イベント (装置の起動中、バッチプロセスのピーク中、またはプロセスの混乱中) が時期尚早のブレークスルーを引き起こす可能性があります。
• 汚染物質の組成 : 混合 VOC ストリームの場合、吸着親和性が最も低い成分 (沸点が最も低く、分子量が最も低い) が最初に突破され、システム設計の基準が決まります。成分間の吸着の競合は、最初に吸着された軽い化合物が、その後に吸着された重い化合物によって置き換えられる可能性があることも意味します。この現象は、破過時間を予測する際に考慮する必要があります。
• 温度と湿度 : 入口ガス温度が 40°C を超えると、活性炭の吸着能力が大幅に低下するため、入口ガスの上流に予冷装置が必要になる場合があります。 活性炭吸着装置 。相対湿度が 70% を超えると、水蒸気の競合吸着が発生し、VOC の種類に応じて有効 VOC 容量が 20 ～ 50% 減少します。

5.2 カーボンの種類の選択: 粒状、ペレット、ハニカム

5.3 上流および下流の処理プロセスとの統合

活性炭吸着装置 産業用アプリケーションではスタンドアロン システムとして動作することはほとんどありません。効果的なシステム設計には、上流の前処理プロセスと下流の後処理プロセスとの慎重な統合が必要です。

• 上流前処理 : 早期の汚れやチャネリングを防ぐために、粒子状物質 (>1 µm) をカーボンベッドの前に除去する必要があります。エアロゾル、煙、粉塵を含む排出物に対しては、吸着器の上流にバグフィルターまたは電気集塵機が設置されるのが標準です。高温の流れは 40°C 未満に冷却する必要があります (直接または間接熱交換器)。高湿度の流れでは、凝縮器または乾燥剤プレドライヤーが必要になる場合があります。
• 下流の後処理 : 多くの規制の文脈において、 活性炭吸着装置 for VOC removal 下流の触媒または熱酸化剤と組み合わせられます。吸着剤は VOC ストリームを濃縮し (酸化剤のサイズと燃料消費量を削減)、酸化剤は排出制限を超える突破口に対して最終的な破壊を行います。
• 溶媒回収システムの統合 : 溶媒回収を伴う蒸気再生システムの場合、下流の凝縮および相分離システムは、共沸混合物の取り扱い (例、単純な相分離ではなく蒸留が必要なエタノールと水の混合物) の準備を含め、特定の溶媒混合物に合わせて設計する必要があります。

5.4 コスト分析: システム タイプ別の CAPEX と OPEX

6. 規制基準と遵守

6.1 中国 GB の VOC および廃水排出基準

中国の産業排出に対する規制の枠組みは 2015 年以降大幅に強化されており、これがコンプライアンスの主な推進要因となっています。 活性炭吸着装置 中国の産業分野全体への投資:

• GB 37822-2019 (Volatile Organic Compounds Unorganized Emission Control Standard): 一般的な産業発生源に対しては総 VOC 出口濃度制限を ≤60 mg/m3 に設定し、特定の産業部門に対してはより厳しい制限を設定します。定義された閾値を超える VOC 排出源の組織的な収集と処理を義務付けます。
• 業界固有の排出基準 : GB 31572 (合成樹脂)、GB 31571 (石油化学)、GB 16297 (総合大気汚染物質)、GB 14554 (臭気汚染物質) — それぞれ、それぞれの産業分野に適用される特定の VOC 種制限を設定しています。
• GB 8978-1996 および業界固有の廃水基準 : 産業廃水排出中の溶存有機化合物濃度を管理し、設備投資を促進します。 活性炭吸着装置 for wastewater treatment ますます厳格化する COD、BOD、および特定の有機化合物の制限を満たすための研磨ステップとして。
